Ansatzstück/Rotulex 13/5 mit Kern ohne Dichtungsring | Stierand

Fettfreie Verbindungen, LAT
Non-fat Connections

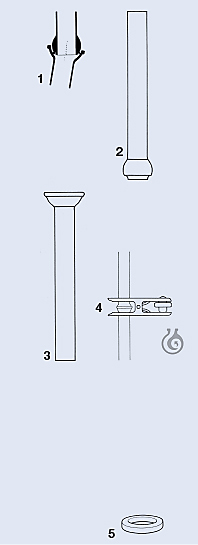

(1) System Rotulex

Diese von Sovirel patentgeschützte biegsame Verbindung besteht aus 2 halbkugelförmigen Ansatzstücken, welche mittels Zangen oder Flanschen zusammengehalten werden. Zwischen den Verbindungen befindet sich eine elastische und inerte Silicongummi-Dichtung, die mit PTFE überzogen ist, oder eine Viton-Dichtung.

Technische Daten:
Betriebstemperatur:	max. 200 bis 250°C
Druckwiderstand:	0,5 bis 6 bar, je nach Größe und Zubehör (Zangen oder Flanschen)
Dynam. Vakuumfestigkeit:	10-4 Torr mit Verbunddichtung, 10-2 Torr mit Viton-Dichtung

(2) Ansatzstücke mit Kern (ohne Dichtungsring)

Typ Rotulex	Kugel A.-Ø mm	Rohr I.-Ø mm	Rohr A.-Ø mm	Ges.-L mm	Best.-Nr.
13/5	13	5	8	150	13 20 69152
19/9	19	9	12	150	13 20 69153
29/15	29	15	18	150	13 20 69154
35/20	35	20	24	150	13 20 69155
41/25	41	25	28	150	13 20 69156

(3) Ansatzstücke mit Hülse

Typ Rotulex	Kugel A.-Ø mm	Rohr I.-Ø mm	Rohr A.-Ø mm	Ges.-L mm	Best.-Nr.
13/5	13	5	8	150	13 20 69205
19/9	19	9	12	150	13 20 69209
29/15	29	15	18	150	13 20 69215
35/20	35	20	24	150	13 20 69220
41/25	41	25	28	150	13 20 69225

Klemmen

Für den Zusammenhalt kann man, je nach Größe des Verbindungsstückes, entweder eine Gelenkzange mit Feder nebst Blockierungsstift oder ein zerlegbares Flanschpaar verwenden.

(4) Gelenkzangen mit Federn

Vollkommen aus rostfreiem Stahl 18 × 8 hergestellt. Einzeln im Plastikbeutel verpackt.

	Typ Rotulex	Best.-Nr.
	13/5	13 20 69022
	19/9	13 20 69023
	29/15	13 20 69024
	35/20	13 20 69025
	41/25	13 20 69026

(5) Dichtungsringe (einzeln verpackt)

Typ Rotulex	Material	Best.-Nr.
13/5	Silicongummi und PTFE	13 20 69002
19/9	Silicongummi und PTFE	13 20 69003
29/15	Silicongummi und PTFE	13 20 69004
35/20	Silicongummi und PTFE	13 20 69005
41/25	Silicongummi und PTFE	13 20 69006
13/5	Viton	13 20 69012
19/9	Viton	13 20 69013
29/15	Viton	13 20 69014
35/20	Viton	13 20 69015
41/25	Viton	13 20 69016
